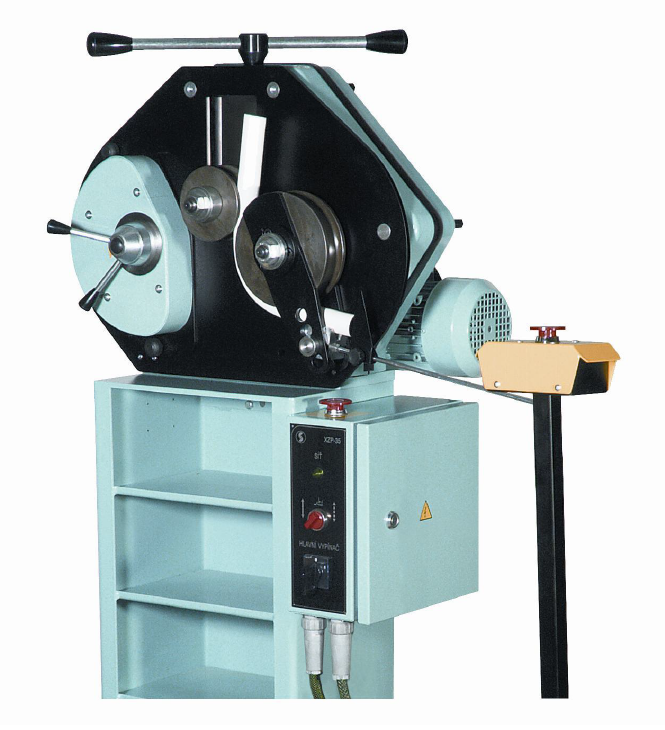

Přídavné ohýbací zařízení XZP 35 PLUS

Přídavné zařízení XZP 35 PLUS, které je možno zakoupit přímo se zakružovacím strojem XZP 35 (H) nebo dokoupit ke stroji dodatečně, podstatně rozšiřuje možnosti využití zakružovacího stroje o funkci ohýbání tyčového materiálu či jiných profilů až do úhlu 180° - viz tabulka pracovních možností.

Základem zařízení je deska, která se připevňuje na základní stroj na čelní stranu zakružovací hlavy. V místě levé hřídele je na ni upevněno zařízení sloužící k nastavení úhlu a odměřování ohybu tvářené součásti. Na pravém hřídeli je upevněna ohýbací kladka se dvěma rameny a unášecí kostkou. Úhlové natočení obou hřídelí je shodné, takže na levém hřídeli je možné nastavit potřebný úhel ohybu. Jako opěra slouží rolna umístěná na středním hřídeli. Ohyb je realizován mezi unášecí kostkou, ohýbací a opěrnou rolnou dle nastaveného úhlu.

Vzhledem k širokému sortimentu trubek a profilů jsou tvářecí rolny dodávány samostatně na základě specifikace při objednávce.

Rolny nejsou zahrnuty v ceně přídavného zařízení. Jejich cena je kalkulována individuálně v závislosti na rozměrech a technické náročnosti provedení.

Obsah dodávky:

• Přídavné zařízení XZP 35 PLUS
• Kompletní sada rolen pro ohýbání (centrální rolna, opěrná rolna, ramena, opěrná kostka, odměřovací tyč s dorazem)
